春季高考机电专业培训 技能考试重点项目

发布时间:2017-03-08阅读次数:100

文章摘要:机电专业技能考试都考些什么是考生目前很重视的一件事,下面是春季高考机电专业培训老师为大家整理的去年技能考试的重点项目,仅供考生们参考。

  春季高考机电专业是男生比较喜欢的专业之一,同时也是就业前景很好的专业,机电专业技能考试都考些什么是考生目前很重视的一件事,下面是春季高考机电专业培训老师为大家整理的去年技能考试的重点项目,仅供考生们参考。

  项目名称:方波信号发生器的组装与测试

  使用电烙铁、焊锡丝、松香等工具、材料,焊接一套集成方波信号发生器。焊接完成后,使用稳压电源、示波器测试其性能。输入直流工作电压、输出开路,测量输出方波信号的电压幅度Uo和方波周期T。记录数值并画出波形。

  一、安装焊接操作(100分)

  1.清点元件 检查仪器仪表(10分)

  开考15分钟内,根据试题表1元件材料清单从元件袋中选择合适的元件。清点元件数量,目测元器件有无缺陷,并在元件材料清单表“清点结果”栏中做出标记。通电检查示波器、稳压电源、万用表是否完好。如有问题举手示意监考教师更换或补发。(不做标记扣5分。超时后短缺或错选一件扣1分。可补发,同时扣分。扣完为止。)

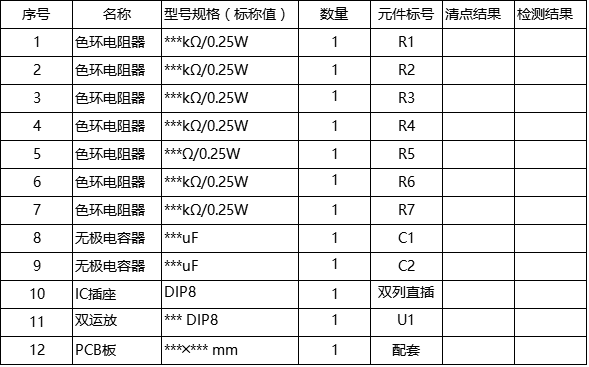

  表1:元件材料清单

  2.检测元件(10分)

  用万用表测量等方法,检测元器件的性能,目测印制电路板有无缺陷。并在元件材料清单表“检测结果”栏中按照要求做出标记。(不做标记扣5分。超时后,元件损坏或丢失一件扣1分。可补发,同时扣分。扣完为止。)

  3.识读技术文件(10分)

  正确识读整机电路原理图、印刷电路板图中元件的安装位置及极性。正确插装元件,不许出现错装、漏装、倒装。

  4.焊前预处理(10分)

  使用辅助工具,对元件引脚及导线进行焊接前预处理,镀锡、成型。

  5.焊接工艺(60分)

  严格按照电路原理图、印刷电路板图插装、焊接元件,修剪引线。元件安装方向、极性、高度符合工艺要求。焊点无虚焊、漏焊、连焊、不光滑、不干净、毛刺、孔洞、气泡等现象,焊点大小适中。引线修剪一致、合适。电路板清洁美观,不破坏铜箔。

  二、产品测试(70分)

  通电测试前必须示意监考教师,在监考教师检查后方可进行。使用工作台直流稳压电源、万用表、示波器等对产品进行测试(测试连线见图1)。记录测量数据,并在坐标纸中画出方波信号波形。要求正确连接测试电路;输出方波信号电压幅度、周期正常。正确显示波形后,必须示意监考教师,在监考教师检查记录后,方可结束测试。

  三、安全文明生产(60分)

  考试过程中严格注意用电安全,通电测试前必须示意监考教师检查。着装整齐,规范操作,工位井然有序,文明卫生。不损坏工具、设备,不浪费耗材。考试结束后清理现场、整理工具,按顺序关断电源。

  四、考场配置条件

  1.工作台

  图2.工作台面板图

  考试工作台面板如上图所示,配置有两路可调直流电源,±5V、±12 V直流电源,双8V交流电源,双15V交流电源,220V交流电源,以及开关、指示灯、显示仪表等。

  2.电烙铁、示波器和万用表

  特别提示:

  1.真题与样题电路形式基本一致,不同试卷个别元件参数略有不同,在每份试卷中均有详细说明,请考生注意审题。样题中隐去了元件参数;

  2.通电测试前必须示意监考教师,在监考教师检查后方可进行;

  3.通电测试正确显示波形后,必须示意监考教师,在监考教师记录后方可拆除。

  针对参加2017年山东省春季高考的学生,山科院春季高考培训学校开设了机电一体化专业培训班,理论与实践相结合,模拟考试实景;全年超长课时量教学,帮助众多考生实现了本科大学梦。
